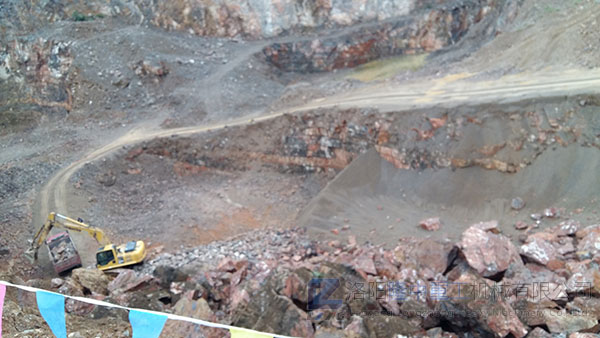

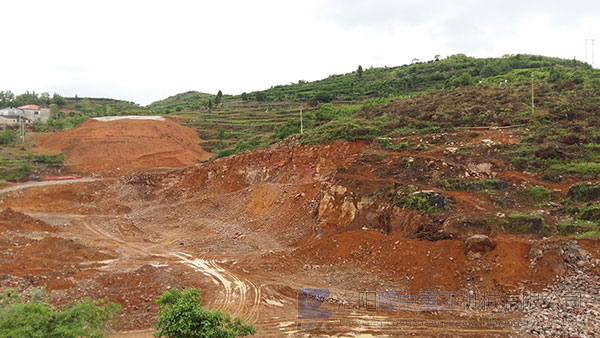

上圖：客戶砂廠項目現場



       該用戶所經營項目為人工機制砂生產線，整條生產線包含破碎、篩分、水洗、回收這幾個環節，其中，J有采用的前端破碎設備不屬于我公司產品。



一、項目簡介



       物料類型：經破碎后的機制砂



       處理目標：物料洗選、回收、洗砂尾水凈化處理零排放



       待洗選物料相關參數：砂180t/h、清水300 m3/h



       洗砂尾水參數：處理水量250m3/h（尾水含泥量小于10%）

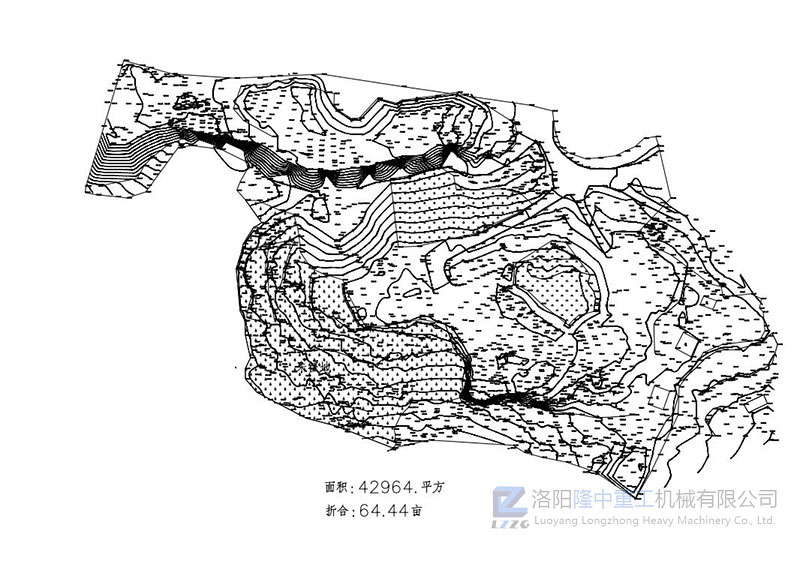

上圖：項目地形圖



二、設備配置方案

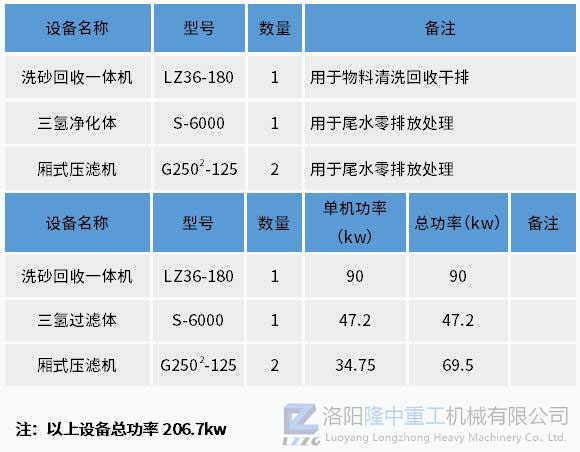

1、項目配置設備：



       洗砂、回收、干排設備：洗砂回收一體機



       洗砂尾水處理零排放設備：三氫凈化體泥漿分離器、廂式壓濾機



2、本方案對物料進行清洗回收，及尾水凈化處理，實施方案如下：



       D一步：利用洗砂回收一體機，實現物料的洗凈與回收。



       第二步：利用三氫凈化體，實現上述洗砂回收一體機作業后的尾水凈化、泥水分離。



       第三步：利用廂式壓濾機，將三氫凈化體濃密后的污泥壓成泥餅，實現干堆。

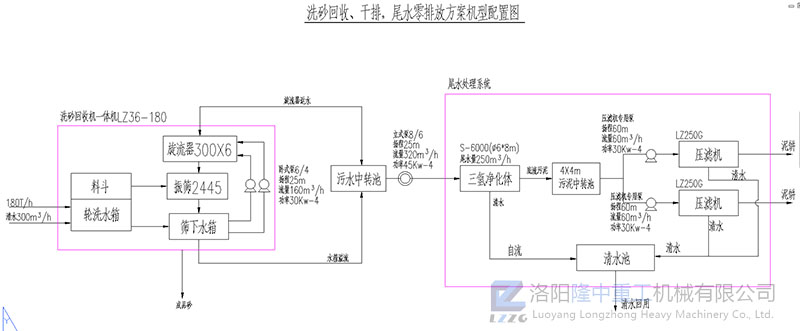

上圖：零排放項目方案配置圖



三、工藝流程



       破碎后的成品砂物料進入洗砂回收一體機（LZ36-180）葉輪水箱，經洗砂回收一體機處理后的物料顆粒由出料口排出，經由皮帶機運送到料堆，旋流器溢流尾水自流進入污水中轉水池（4X4m）,污水中轉水池中的廢水由立式泵（8/6）抽取進入三氫凈化體（S-6000）。



       經三氫凈化體濃密后的泥漿自流進入泥漿中轉池，再由壓濾機專用泵抽取，打入廂式壓濾機，經壓濾機壓濾成泥餅排出。同時三氫凈化體溢流清水，與壓濾機壓濾出的清水回流到清水中轉池，從而實現細砂回收增效、固廢干排處理及水資源的回收再利用。

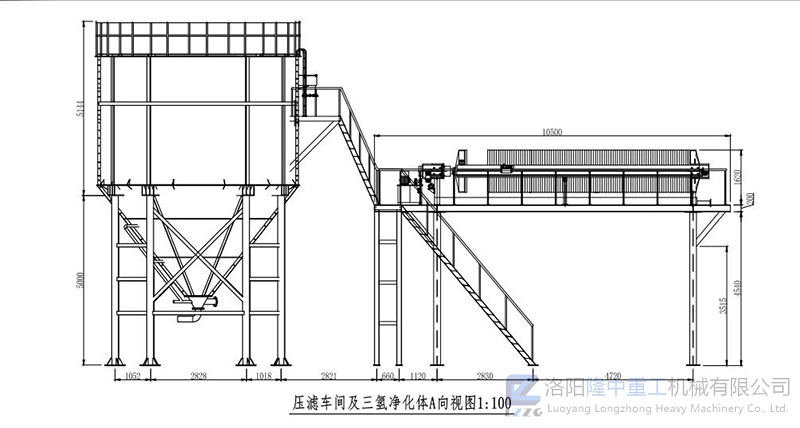

上圖：施工圖





四、此方案實現的功能及預期達到的目標



1、實現的功能



       （1）泥砂分離-物料中固體顆粒的回收與脫水。



       （2）泥水分離-前期作業產生的尾水凈化。



       （3）固廢干排-尾水中固體廢棄物的干排、干堆處理。



2、預期達到的目標



       （1）實現物料中固體顆?；厥彰撍?200目以上固體顆?；厥章蔬_80～90%，脫水后物料含水率達到16～20%。成品砂含泥量小于等于3%，符合商混用砂標準。



       （2）實現尾水的凈化回用：凈化后的尾水懸浮物（SS）低于300mg/L（特殊物料除外），高于GB8978《污水綜合排放標準》中有關礦山行業尾水排放的三J排放相關標準。清水回用率大于90%，符合國家關于工業采礦、選礦等有關水資源重復利用標準。



       （3）實現固體廢棄物的干堆干排：壓濾過的泥餅含水率小于60～75%，達到國家關于固體廢棄物干堆干排或混合填埋含水率標準。
